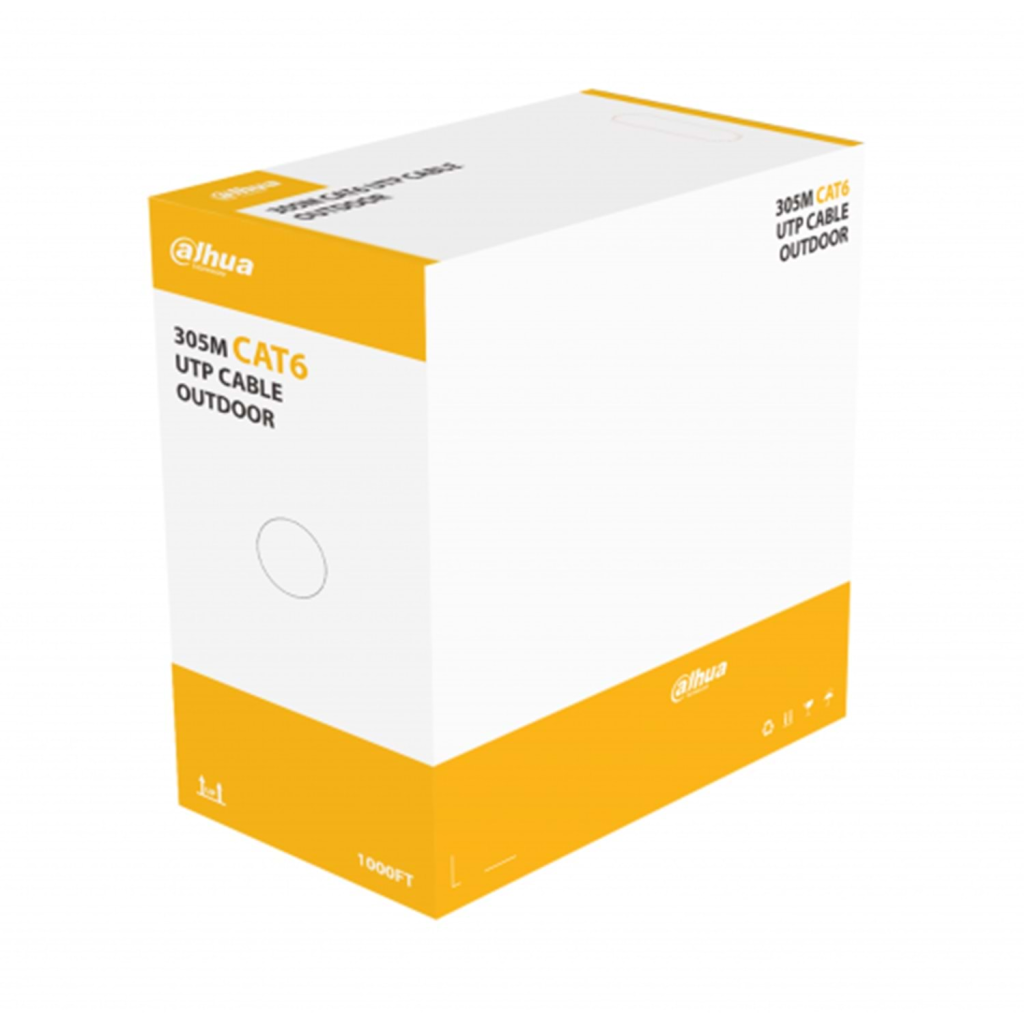

DAHUA DH-PFM920-6UN, CAT6 305m, 24AWG 0.53mm, UTP, %100 Bakır, OutDoor, LSZH Halogen Free Kablo, Siyah Renk

Şef

Malzeme

Oksijensiz bakır %99,97 saflıkta

İletken Yapısı

0,53 mm ± 0,02 mm 0,02" ± 0,0008"

Amerikan Tel Ölçüsü

24AWG

Yalıtım

Yalıtım Malzemesi

HDPE

Min. Ortalama Kalınlık

0,21 mm 0,0083"

Yalıtım Çapı

0,95 mm ± 0,06 mm 0,04" ± 0,0024"

Yalıtım Rengi

8 çekirdek, Mavi, beyaz/mavi; Turuncu, beyaz/turuncu; Yeşil, beyaz/yeşil; Kahverengi, beyaz/kahverengi

Çekme İpi

Malzeme

Polyester

Şartname

3 × 150D

Ayırıcı

Malzeme

Beden Eğitimi

Şartname

Yarı saydam 4,3 × 0,35 mm

İç Kılıf

Malzeme

PVC

Min. Ortalama Kalınlık

0,45 mm 0,02"

Çap

5,6 mm ± 0,4 mm 0,22" ± 0,02"

Renk

Beyaz

Kılıf

Min. Ortalama Kalınlık

0,5 mm 0,02"

Kılıf Malzemesi

MDPE

Kılıf Çapı

6,8 mm ± 0,4 mm 0,27" ± 0,02"

Kılıf Rengi

Siyah

Elektrik

Tek Bir İletkenin Maksimum DC Direnci

9,5 Ω@100 m 328,08 ft

Min. Yalıtım Direnci

5000 MΩ·km

Maksimum DC Direnç Dengesizliği

%2 çift içi , %4 çiftler arası

Dielektrik Dayanımı

1kV DC ile 1 dakika boyunca arıza yok

Bulaşma

Karakteristik Empedans

100 Ω ± 15 Ω

Yakın Uç Çapraz Konuşması

≥39,30 dB/100 m@250 MHz

Maksimum Zayıflama

34,8 dB/100 m@250 MHz

Geri Dönüş Kaybı

≥17,3 dB/100 m@250 MHz

Mekanik

Çekme Dayanımı

Kılıf≥13,5 MPa, yalıtım≥16 Mpa

Kopma Uzaması

Kılıf≥%150, yalıtım≥%300

Kurulum Bükme Yarıçapı

>Dış kablo çapının 8 katı

Kopma anında iletkenin uzaması

≥%10

Çevresel

Yalıtımın Büzülmesi

≤%5

Yalıtımın Renk Göçü Direnci

Göç yok

Yaşlanma Sonrası Kılıf Çekme Dayanımı ve Kopma Uzaması

≥12,5 MPa, ≥%100

Düşük Sıcaklık Bükme Testi

Testten sonra çatlama olmadı

Isı Şoku Testi

Testten sonra çatlama olmadı

Çalışma Sıcaklığı

–20 °C ila +60 °C –4 °F ila +140 °F

Kurulum Sıcaklığı

0 °C ila +50 °C +32 °F ila +122 °F

Depolama Sıcaklığı

–10 °C ila +40 °C +14 °F ila +104 °F

Depolama Nemi

<%60 RH

Güvenlik

Dikey Alev Testi

IEC 60332-1-2 ile uyumlu

Ambalajlama

Kablo Uzunluğu

305,0 m± 2 m 1.000,66 ft ± 6,56 ft

Paketleme Yöntemi

305 m 1.000 ft bir karton, 2 iç kartonlu bir karton

Paketleme Boyutları

433 mm × 433 mm × 230 mm 17,05" × 17,05" × 9,06" U × G × Y

Taşıma Paketi Boyutları

495 mm × 457 mm × 466 mm 19,49" × 17,99" × 18,35" U × G × Y

Net ağırlığı

13,5 kg ± 0,6 kg 29,76 lb ± 1,32 lb

Brüt ağırlık

14,5 kg ± 0,6 kg 31,97 lb ± 1,32 lb

Uyumluluk Standardı

Uyumluluk Standardı

Q/DXJ 067-2024
